產品名稱: G.703平衡轉不平衡轉換器
規格型號:UT-G703
75ohm 接頭： 雙銅軸接口 BNC male or female(RG59 or 2002 coax)
120ohm 接頭： 8P8C RJ-45，帶屏蔽端
產品概述：
UT-G703是一種 G.703 平衡轉不平衡轉換器，它解決了75ohm 銅軸轉 120ohm 雙絞線的信號轉換問題。使用UT-G703，用戶只需使用普通 120ohm 雙絞線就能完成75ohm 銅軸硬件間的信號通信。
產品特性：
● 傳輸電纜：ITU/CCITT G.703（unstructured）
● 傳輸速率： 2.048Mbps
● 75ohm 接頭： 雙銅軸接口 BNC male or female(RG59 or 2002 coax)
● 120ohm 接頭： 8P8C RJ-45，帶屏蔽端。
● 電源： 無須外加電源。
訂購信息：
| 型號 | UT-G703 | |
| 信號接口 | 120ohm | RJ-45 |
| 70ohm | BNC | |
| 通訊速率 | 2.048Mbps | |
| 使用環境 | 溫度 | -25/75℃ |
| 溫度 | 5-95% | |
| 電源 | 無源 | |

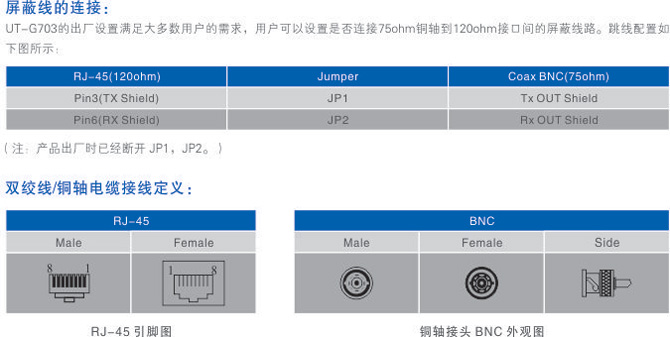

屏蔽線連接 :
UT-G703出廠設置滿足大多數用戶的需求，用戶可以設置是否連接75ohm銅軸到120ohm接口間的屏蔽線路。路線配如如下所示：
| RJ-45(120ohm) | Jumper | Coax BNC(75ohm) |
| Pin3(Tx Shield) | JP1 | Tx OUT Shield |
| Pin6(RX Shield) | JP2 | Rx OUT Shield |
注：產品出廠時已經斷開 JP1,JP2。
產品尺寸：
