產品名稱:串口轉換器
產品型號:UT-2278
通信協議:串口轉RS-232/485/422
信號接口:雙光纖
產品概述:
UT-2278是多功能的支持異步RS-232,RS-485,RS-422通信接口的光纖MODEM,是連接遠程終端單元(RTU)到主機(HOST)或分布式數據采集系統(SCADA)控制器的最佳選擇。支持RS-232,RS-485,RS-422多種異步通信協議,可以同時混合使用兩個RS-232,RS-485或RS-422接口,支持2線(半雙工)RS-485和4線(全雙工)RS-422工作方式。UT-2278的RS-485方式支持?jǐn)?shù)據(TXD或SD)發送控制,從而提高了適應各類軟件的能力,也簡化了控制方式,光纖MODEM支持異步串行口之間的多種光纖連接方式,它支持兩個異步串行口的設備通過光纖進行全雙工或半雙工通信,通信距離最遠可達多模4公里,單模20公里,RS-232信號的傳輸速率最高為115.2KBPS,RS-485/RS-422的信號傳輸速率最高可達460KBPS,不同電氣標準的接口可以混合使用,可以用RS-232的設備去連接RS-485/RS-422的設備,可以代替RS-232到RS-485/422接口轉換器或光電隔離器,并提供了優良的EMI/RFT特性。
UT-2278支持兩個數據信號的傳輸:發送數據和接收數據,同時還提供了RS-485/RS-422的數據傳輸自動使能控制電路。零延遲轉換時間,所有的串行口都是通過接線柱連接。
產品特性:
●支持 RS-232/RS-485/RS-422 接口
●異步傳輸:點對點運用,速率達 460Kbps
●傳輸距離:多模 4,000 米,單模 20,000
●工作溫度:-40℃到+85℃,相對濕度為 5%到 95%
●工作波長:1310nm(多模),1310nm(單模)
●電氣接口:RS-232:采用接線柱連接器
RS-485/422:采用接線柱連接器
●光纖接口:ST 型接口(可選 SCFC接口)
●RS-232 接口特性:標準 RS-232 三線接口+/-15KV(防靜電)ESD 保護支持速率最高 115.2Kbps
●輸入電壓 AC100-240V 1W
●RS-485/422 接口特性:采用端口自適應技術實現從端口到速率調節自適應,無需開關設置,士15KV(防靜電)ESD 保護支持多達 32 點輪詢環境
訂購信息:
型號 | UT-2278MM | UT-2278SM | |
信號/接口 | 光纖SC/ST/FC | 可選 | |
RS-232/485/422 | 接線端子 | ||
端口數量 | 光纖 | 1 | |
RS-232/485/422 | 1 | ||
接口保護等級 | RS-232 | ±15KV ESD | |
RS-485/422 | 600W浪涌 | ||
通訊速率 | 300-460.8kbps | ||
使用環境 | 溫度 | -40℃~85℃ | |
濕度 | 5-95% | ||
電源 | 100-240VAC |
備注:以上產品配件為導軌座。

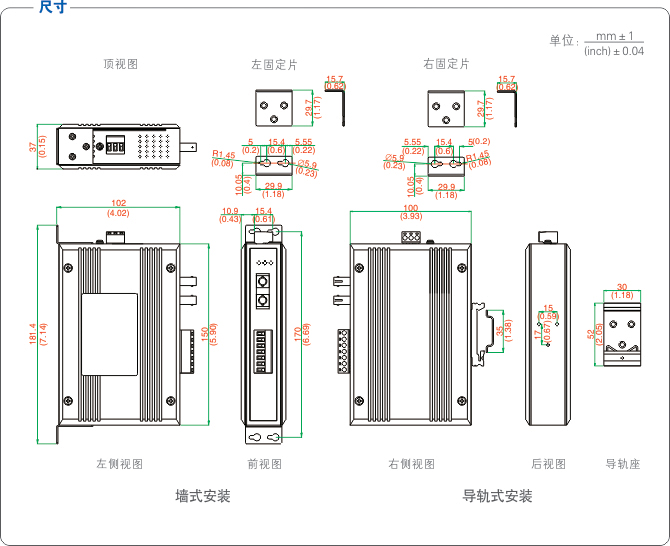

產品尺寸:
產品規格:
