產品名稱:高性能RS-232轉RS-485轉換器
規格型號:UT-2216
接口特性:接口兼容EIA/TIA的RS-232C、RS-485標準
保護等級:RS-485接口每線600W的雷擊浪涌保護
工作方式:異步半雙工
產品概述:
UT-2216接口轉換器、兼容RS-232C、RS-485標準,能夠?qū)味说腞S-232信號轉換為平衡差分的RS-485信號,內置快速的瞬態電壓抑制保護器,此保護器被設計用來保護RS-485接口,采用當今先進的TVS(TRANSIENT VOLTAGE SUPPRESSOR)瞬態電壓抑制器,正常情況下TVS管呈高阻狀態,當TVS管兩端經受瞬間的高能量沖擊時,它能以極高的速度將其兩端的阻抗降低,吸收一個大電流,從而把其兩端的電壓鉗制在一個預定的數值上,保護后面的電路元件不因瞬態高壓沖擊而損壞。此保護器可以有效地抑制閃電(LIGHTNING),提供每線600W的雷擊浪涌保護功率,以及各種原因在線路上產生的浪涌電壓和瞬態過壓,并且極小的極間電容保證了RS-485接口的高速傳輸。 RS-232接口端通過一個DB9母頭的連接器與兼容RS-232C標準接口相連,RS-485端通過DB9公頭的連接器連接。轉換器內部帶有零延時自動收發轉換,獨有的I/O電路自動控制數據流方向,而不需任何握手信號(如RTS、DTR等),無需跳線設置實現半雙工(RS-485)模式轉換,即插即用。確保適合一切現有的通信軟件和接口硬件,不需要對以前的基于RS-232的工作方式作任何軟件的修改。
UT-2216接口轉換器可以為點到點、點到多點的通信提供可靠的連接,點到多點每臺轉換器可允許連接32個RS-485接口設備,數據通訊速率300-115.2Kbps,帶有電源指示燈及數據流量指示燈可指示故障情況、支持的通訊方式RS-232到RS-485轉換。
產品參數:
接口特性 | 接口兼容EIA/TIA的RS-232C、RS-485標準 |
電氣接口 | RS-232接口輸入DB9孔型的連接器,RS-485接口輸出DB9針型、RJ-45的連接器 |
保護等級 | RS-485接口每線600W的雷擊浪涌保護 |
工作方式 | 異步半雙工 |
信號指示 | 三個信號指示燈電源(PWR)、發送(TXD)、接收(RXD) |
傳輸介質 | 雙絞線或屏蔽線 |
傳輸速率 | 115.2K BPS 到300M 38.4K BPS 到 600M 9600 BPS 到 1.200KM |
外形尺寸 | 106mm×87mm×22mm |
使用環境 | -25℃ 到 70℃,相對濕度為5%到95% |
傳輸距離 | 1200米(115200bps-9600bps) |
訂購信息:
型號 | UT-2216 | |
信號/接口 | RS-232 | DB9母頭 |
RS-485 | DB9公關/RJ45 | |
接口保護等級 | RS-232 | ±15KV ESD |
RS-485/422 | ±15KV ESD/600W浪涌 | |
通訊速率 | 300bps-115.2kbps | |
使用環境 | 溫度 | -25/70℃ |
濕度 | 5-95% | |
電源 | 有源 | 9-24VDC |
備注:以上產品配件為電源串口線接線端子。

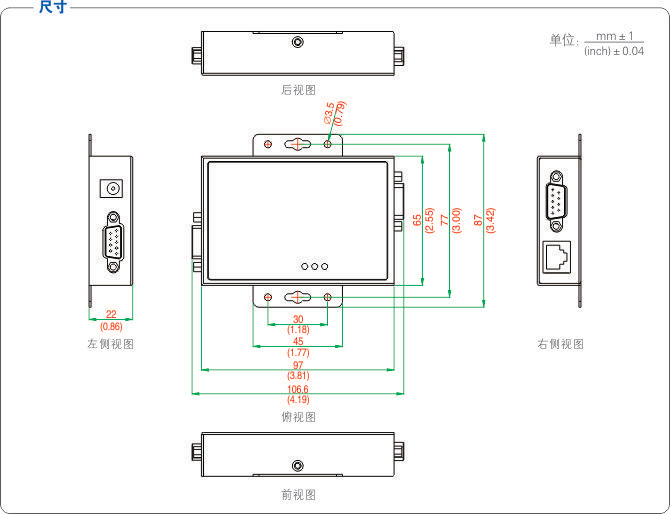

產品尺寸:

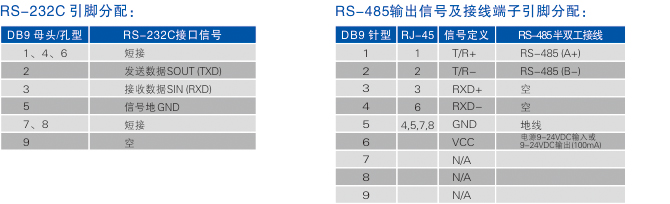

連接器和信號:
