產品名稱：UT-203A 袖珍型RS-232轉RS-485/422接口轉換器
規格型號：UT-203A
接口特性:接口兼容 EIA/TIA 的 RS-232C、RS-485/RS-422 標準
電氣接口:RS-232 端 DB9 孔型連接器，RS-485/422 端DB9 針型連接器，配接線柱
工作方式:異步全雙工、半雙工差分傳輸自動選擇，無需跳線設置
產品概述：
為了便于配有不同標準串行接口的計算機、外部設備或智能儀器之間進行遠程數據通信,必須進行標準串行接口的相互轉換。轉換器兼容RS-232C、RS-485、RS-422標準，能夠?qū)味说腞S-232信號轉換為平衡差分的RS-485或RS-422信號，轉換器將RS-232通信距離延長至1.2公里，無需外接電源采用獨特的"RS-232電荷泵"驅動，不需要靠初始化RS-232串口可得到電源， 內部帶有零延時自動收發轉換，獨有的I/O電路自動控制數據流方向， 而不需任何握手信號(如RTS、DTR等)， 無需跳線設置實現全雙工(RS-422) 、半雙工(RS-485)模式轉換，從而保證了在RS-232全雙工、半雙工方式下編寫的程序無需更改便可在RS-422/485方式下運行，確保適合現有的操作軟件和接口硬件，轉換器傳輸速率300-115.2Kbps. 都可以應用于主控機之間、主控機與單片機或外設之間構成點到點、點到多點遠程多機通信網絡, 實現多機應答通信。廣泛地應用于工業自動化控制系統、一卡通、門禁系統、停車場系統、自助銀行系統、公共汽車收費系統、飯?zhí)檬埏埾到y(tǒng)、公司員工出勤管理系統、公路收費站系統等等。
產品特性：
●接口特性:接口兼容 EIA/TIA 的 RS-232C、RS-485/RS-422 標準
●電氣接口:RS-232 端 DB9 孔型連接器，RS-485/422 端DB9 針型連接器，配接線柱
●工作方式:異步全雙工、半雙工差分傳輸自動選擇，無需跳線設置
●傳輸介質:雙絞線或屏蔽線
●傳輸速率:300bps-115.2Kbps
●外形尺寸:63mmx33mmX17mm
●使用環境:-25℃ 到70℃，相對濕度為5%到 95%
●傳輸距離:1.200米(RS-485端)5米(RS-232端)
訂購信息：
| 型號 | UT-203 | |
| 信號/接口 | RS-232 | DB9母頭 |
| RS-485 | DB9公頭 | |
| RS-422 | DB9公頭 | |
| 接口保護等級 | RS-485/422 | ±15KV ESD |
| 通訊速率 | 300bps-115.2kbps | |
| 使用環境 | 溫度 | -25/70℃ |
| 濕度 | 5-95% | |
| 電源 | 無源 | |
備注：以上產品配件為接線端子。

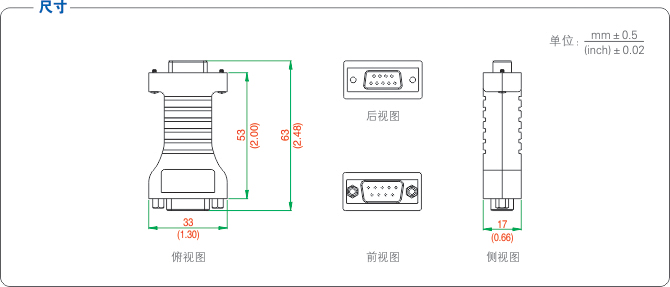

產品尺寸：

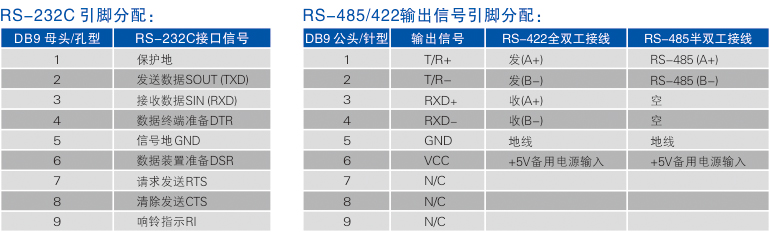

連接器和信號：

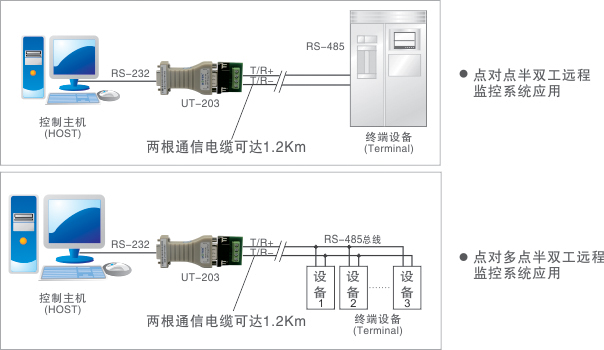

應用領域示意圖：
