產品名稱：RS-232/485轉CAN BUS協議轉換器
規格型號：UT-2506A
實現CAN-bus與網絡的雙向數據傳輸
支持CAN2.0協議
集成1路CAN-bus通訊接口，支持5Kbps-1Mbps通訊速率
集成1路RS-232/485通訊接口，支持600bps-230Kbps通訊速率
產品概述：
UT-2506A是一款高性能RS-232/485轉CAN-bus總線通訊協議轉換器。轉換器支持RS-232/485和CAN-bus之間的互聯互通；RS-232/485支持600-230400bps波特率，CAN-BUS支持5kbps-1Mbps的通訊速率;且轉換器支持三種數據轉換模式：透明轉換、透明帶標識轉換、Modbus協議轉換。進一步擴展了該轉換器的應用范圍。UT-2506A轉換器提供配置工具，用戶可以靈活設置UT-2506A轉換器的接口參數。工業級高標準設計；CAN通訊接口和系統之間隔離，具備一定的抗干擾和防浪涌能力，廣泛應用于工業控制、數據通訊系統。
產品特性：
● 支持CAN-bus與RS-232/485的雙向數據傳輸
● 支持CAN2.0協議
● 集成1路CAN-bus通訊接口，支持5Kbps-1Mbps通訊速率
● 集成1路RS-232/485通訊接口，支持600bps-230Kbps通訊速率
● 提供三種數據轉換模式：透明轉換、透明帶標識轉換、Modbus 協議轉換
● 工作溫度：-40℃ ～ 85℃
產品參數：
| 支持協議 | 支持CAN-bus與RS-232/485的雙向數據傳輸 | |
| 支持CAN2.0協議 | ||
| 線路集成 | 集成1路CAN-bus通訊接口 | 支持5Kbps-1Mbps通訊速率 |
| 集成1路RS-232/485通訊接口 | 支持600bps-230Kbps通訊速率 | |
| 數據轉換模式 | 透明轉換、透明帶標識轉換、Modbus協議轉換 | |
| 工作參數 | 工作電壓 | 12-36V DC |
| 工作電流 | ≤ 150mA@12V | |
| 使用環境 | 工作溫度 | -40~+85℃ |
| 儲存溫度 | -40~+85℃ | |
| 工作濕度 | 5~95%（無凝露） | |
| 儲存濕度 | 5~95%（無凝露） | |
| 隔離電壓 | 1000VDC | |
訂購信息：
| 型號 | UT-2506A | |
| 信號/接口 | RS-232 | DB9母頭 |
| RS-485 | 接線端子 | |
| CAN BUS | 接線端子 | |
| 接口保護等級 | RS-232 | 600W浪涌 |
| CAN BUS | ±15KV ESD | |
| 通訊速率 | 串口600bps-230.4kbps CAN口 5kbps-1Mbps | |
| 使用環境 | 溫度 | -40/85℃ |
| 濕度 | 5-95% | |
| 電源 | 有源 | 9-36VDC |

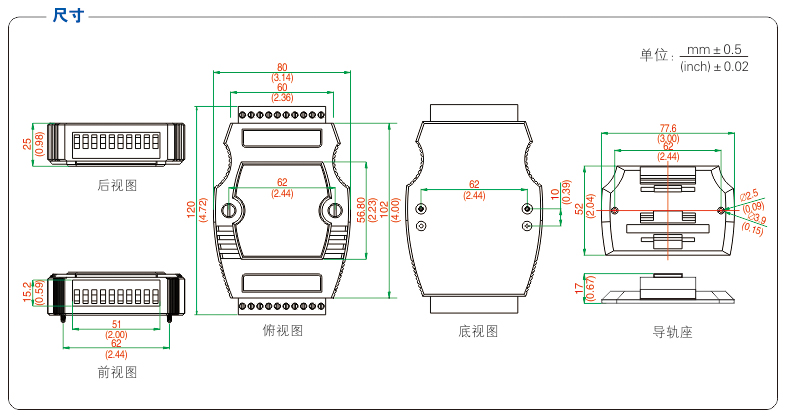

產品尺寸：

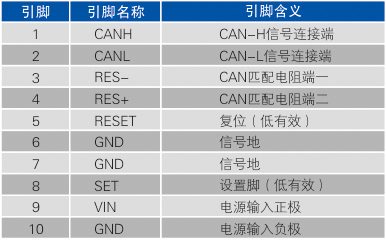

（1）CAN接口定義

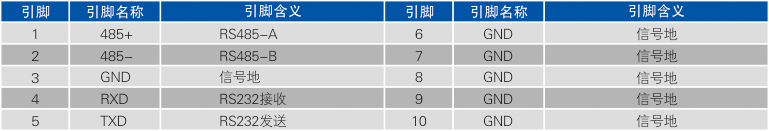

（2）RS-232/485接口定義
